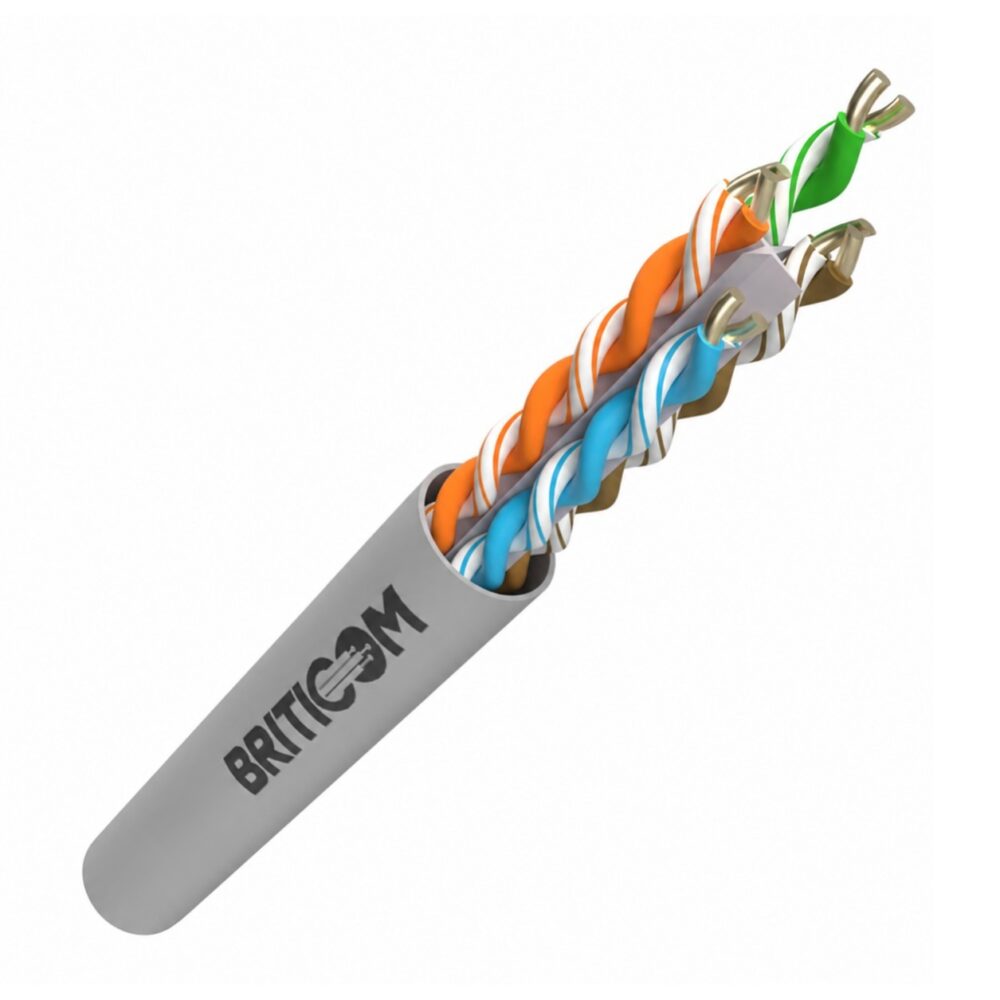

Le carton de 305 m (1 000 pieds) est le format le plus courant pour un chantier de taille moyenne : il se déroule sans dévidoir séparé et se porte à la main d’un étage à l’autre. Cette référence Briticom contient un câble CAT6 U/UTP à gaine LSZH grise.
Performances du câble
Ses conducteurs rigides de 23 AWG tiennent 250 MHz et des débits au-delà de 2,5 Gbit/s. Ils portent aussi l’alimentation PoE++ (IEEE 802.3bt) : une caméra IP, un point d’accès ou un téléphone se raccordent avec un seul câble, sans prise électrique à côté. Briticom annonce une garantie de 25 ans et la conformité aux normes ANSI/TIA-568.0-D, IEC 60228 et IEC 60332. Gaine grise, carton dévidoir de 305 m.
Fiche technique Briticom UUTPC6LSGRY305-E
| Section des conducteurs (AWG) | 23 |
|---|---|
| Résistance à la traction après vieillissement (MPa) | ≥85% de la valeur initiale |
| Épaisseur minimale d’isolant (mm) | 0.20~0.21 |
| Pas de câblage (± mm) | 142 |
| Gaine / diamètre extérieur (± 0,2 mm) | PVC, PE ou LSZH / 6.20 |
| Écart de temps de propagation 100-250 MHz (ns/100 m) | 100 ± 22 |
| Impédance 1-250 MHz (ohms) | 100 ± 15 |
| Déséquilibre capacitif paire-terre (pF/100 m) | ≤330 |
| Résistance max. du conducteur à 20 °C (ohms/km) | 73.2 |
| Matériau de l’échantillon testé | PVC |
| Résistance à la traction avant vieillissement (MPa) | ≥13.9 |
| Allongement après vieillissement (%) | ≥100 |
| Condition de vieillissement (°C × h) | 100×240 |
| Température de fonctionnement | -25°C à +70°C |
| Normes | IEEE 802.3bt-2018 | IEEE 802.3af-2003 (& .3at-2009 & 3bu-2016) | PoE++ (4PPoE) – Ready |
Conseils de pose
Ne dépassez pas 100 m entre le switch et l’équipement, cordons compris. Respectez un rayon de courbure d’au moins quatre fois le diamètre du câble et évitez de serrer les colliers au point d’écraser la gaine. Terminez le câble sur une prise keystone CAT6 ou un panneau de brassage de même catégorie : un composant de catégorie inférieure fait baisser tout le lien.
Avec vos équipements Dahua
Sur une installation Dahua, ce câble relie les caméras au switch PoE Dahua ou directement aux ports PoE d’un NVR Dahua. Le PoE++ laisse aussi de la marge pour les caméras IP les plus gourmandes, comme les dômes motorisés.
Vos questions
Ce câble CAT6 convient-il à une caméra PTZ alimentée en PoE ?
Oui, tant que la caméra et le switch respectent la même norme PoE. Le câble supporte l’IEEE 802.3bt, donc les PTZ qui demandent du PoE+ ou du Hi-PoE fonctionnent sur 100 m maximum.
Quelle différence entre LSZH et PVC ?
Une gaine PVC dégage une fumée noire et des gaz acides quand elle brûle. La gaine LSZH (Low Smoke Zero Halogen) émet peu de fumée et pas d’halogène, ce que demandent les bâtiments recevant du public.
À associer avec
- Câble CAT6 UTP LSZH gris 500 m Briticom UUTPC6LSGRY500-E
- Cordon RJ45 CAT6 UTP gris 3 m Briticom UUTPC6CGRY3PV-E
- Prise keystone RJ45 CAT6 UTP 180° blanche Briticom UTPC6KJ180WHT-E
TTH Company tient cette référence en stock au Maroc. Appelez-nous ou envoyez vos quantités pour recevoir un devis et un délai de livraison.
