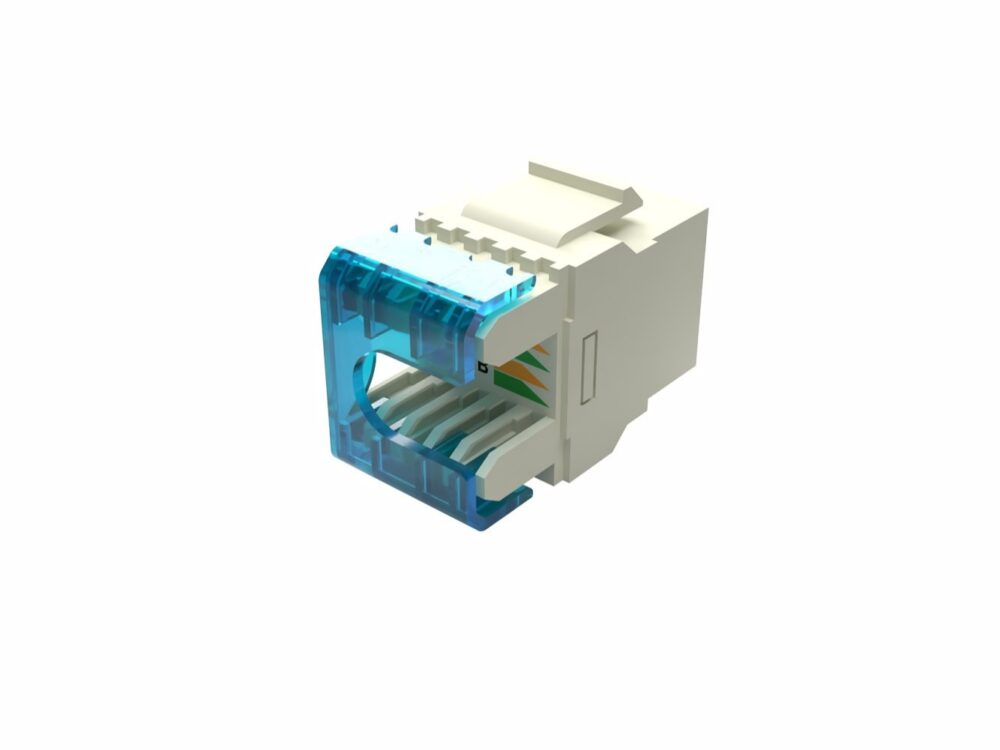

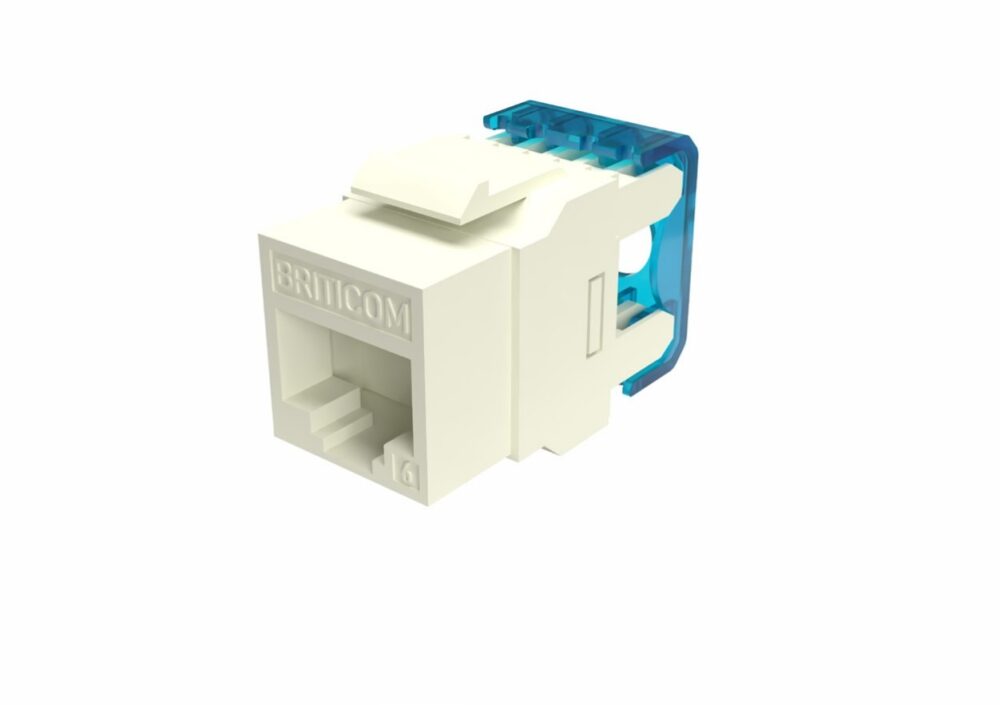

La prise keystone UTPC6KJ180WHT-E termine un câble CAT6 non blindé côté poste de travail ou dans un panneau modulaire. Les fils arrivent dans l’axe de la prise (raccordement à 180°) et se frappent avec un outil 110. Son boîtier blanc s’intègre aux plastrons et aux modules muraux.
Construction de la prise

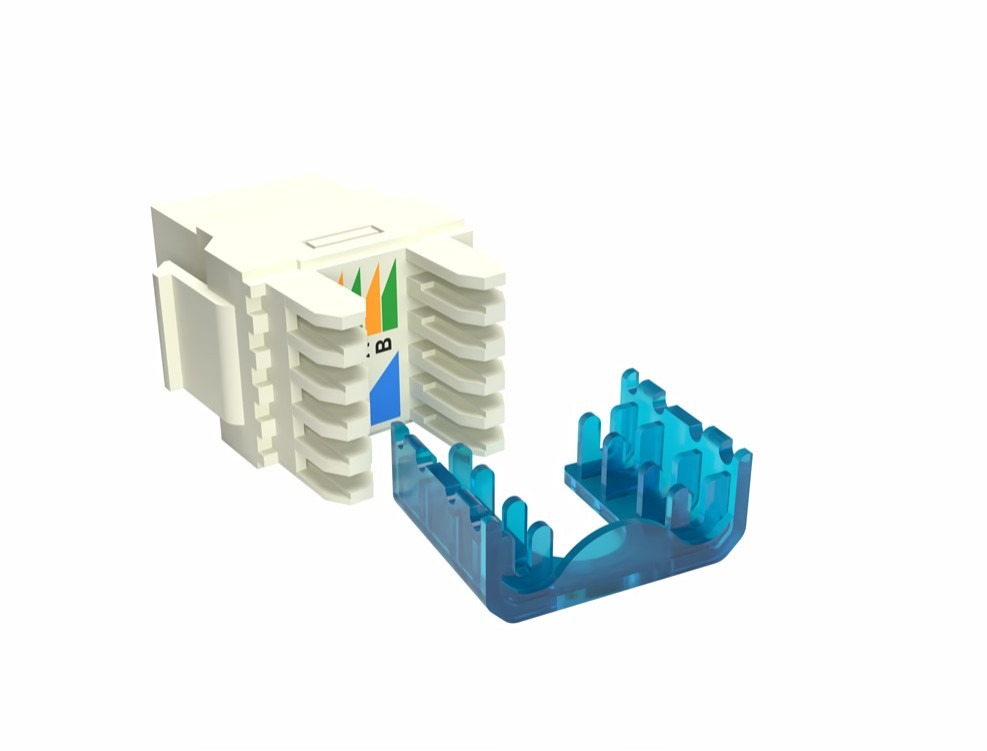

Ses contacts en bronze phosphoreux sont plaqués or 50 µm et supportent 800 insertions. Le raccordement accepte des fils rigides de 22 à 26 AWG et tient 250 cycles de frappe. Le boîtier en polycarbonate est classé UL94V-0 et la prise est certifiée 3P.
Fiche technique Briticom UTPC6KJ180WHT-E
| Durée de vie en insertion | 800 cycles |
|---|---|
| Durée de vie IDC | 250 fois (22-26 AWG fil rigide) |
| Force d’insertion | 30N max. (IEC 60603-7-5) |
| Matériau des contacts | Bronze phosphoreux, placage or (0.5mm) |
| Matériau IDC | Bronze phosphoreux broche estampée (0.35mm) |
| Matériau du boîtier | PC UL94V-0 |
| Placage | Or 50u”, Argent (1.25um, 5um) |
| Conformité | ISO/IEC 11801:2002, RoHS, ANSI/TIA-568-C.2 (2009), ANSI/TIA-568.0-D (2017), ANSI/TIA/EIA-568-B.2.10 |
| Résistance d’isolement | > 500 MOhm |
| Rigidité diélectrique | 1000 VDC (contact / contact), 1500 VDC (contact / masse) |
Conseils de pose
Dénudez la gaine sur 25 mm environ, gardez les paires torsadées jusqu’à la prise et suivez le code couleur imprimé (T568A ou T568B). Frappez chaque fil, coupez l’excédent puis clipsez la prise dans le module ou le panneau.
Avec vos équipements Dahua
Côté caméra, la prise se pose dans un boîtier de jonction pour protéger la connexion. Côté baie, elle se clipse dans un panneau modulaire raccordé au switch PoE ou au NVR.
Vos questions
Cette prise va-t-elle dans un module Euro 45×45 ?
Oui, son format keystone se clipse dans le module Euro 45 × 45 mm Briticom et dans les panneaux keystone vides.
Peut-on l’utiliser avec un câble blindé ?
Non, elle est non blindée. Un câble F/FTP ou S/FTP demande une prise blindée pour garder la continuité de l’écran.
À associer avec
- Module Euro 45×45 1 port RJ45 à volet blanc Briticom EUFSEMM45X45X1W-P01
- Panneau keystone vide 24 ports STP 1U Briticom EMSTPKSF24BLK1U01
- Câble CAT6 UTP LSZH gris 305 m Briticom UUTPC6LSGRY305-E
TTH Company tient cette référence en stock au Maroc. Appelez-nous ou envoyez vos quantités pour recevoir un devis et un délai de livraison.
Pour le détail des usages et des produits associés, consultez la fiche UTPC6KJ180WHT-E sur tthcompany.ma.
